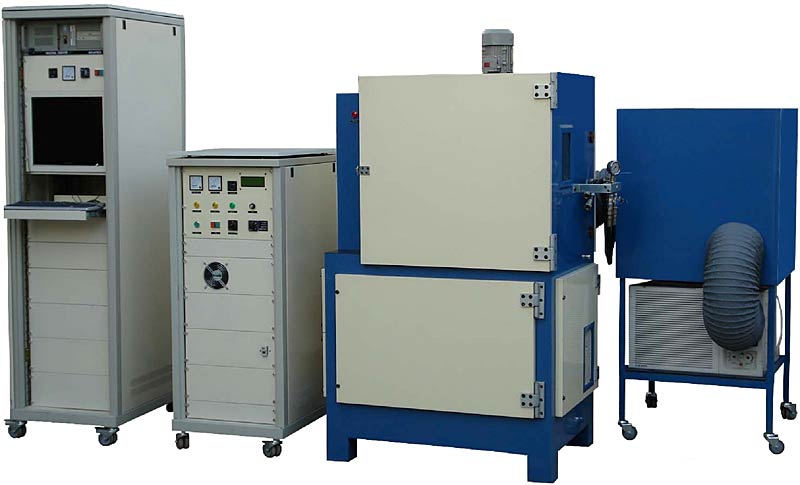

اين دستگاه جهت انجام آزمون‌های عملكرد و دوام دينام 12Vو 24V خودرو طراحی و
ساخته شده است و متشكل از اجزای زیر می باشد:
• استند دينام مجهز به چمبر شرايط محیطی مدل P037K
• بارگذار دينام مدل P039G ، 12V & 24V / 200A
• كنترلر پروسه آزمون مدل P040G
• يونيت هوا ساز بر پايه كولرگازی
اين دستگاه قادر به انجام آزمون‌های استاندارد PSA B25 5125 ،
بندهای 6.1 ، 6.2، 6.3 ، 6.5 ، 6.6 ، 8.3.4 ، 8.4 ، 8.5 و 8.7 می باشد. انجام
آزمون‌های مشابه طبق استانداردهای ديگر، از طريق برنامه ریزی كاربر و با توجه به
محدوديت‌های سخت افزاری امكان‌پذير می باشد. مشخصات دستگاه به شرح زير است.
مشخصات دستگاه:
1- قدرت موتور و اينورتر دستگاه 22KW
2- رنج سرعت چرخش دينام 0i~
22000RPM
3- استند دينام مجهز به گشتاورسنج Tail Stock
4- امكان بارگذاری مقاومتی، جريان ثابت و ولتاژ ثابت تا ظرفيت 200A
5- محدوده دمای چمبر شرايط محیطی 20ºC الی 125ºC
6- طراحی استند در جهت كاهش صدای توليد شده توسط دينام تا حدود
30dB ~ 40dB
7- يونيت كنترلر متشكل از يك رك 44 يونيت 60cm × 80cm كه شامل كامپيوتر صنعتي و برد
واسطه مارك Advantech ، اينورتر و ساير مدارات قدرت و الكترونيك می باشد.
8- دارای نرم‌افزار تحت Labview برای كنترل رويه آزمون، پردازش، ثبت و نمايش نتايج
9- مجهز به يك سيستم Data Acquisition مبتنی بر كامپيوتر
10- كاليبراسيون سيگنالهای آنالوگ به كمك نرم‌افزار
|
